M形机
该机主要是将POY原丝（聚酯预取向丝），通过拉伸和假捻变形加工成具有低弹性能的假捻变形丝（DTY涤纶弹力丝），若在设备上选择增加网络部件还可以进行网络丝的加工。
M形机
该机主要是将POY原丝（聚酯预取向丝），通过拉伸和假捻变形加工成具有低弹性能的假捻变形丝（DTY涤纶弹力丝），若在设备上选择增加网络部件还可以进行网络丝的加工。
一、设备概况
该机主要是将POY原丝（聚酯预取向丝），通过拉伸和假捻变形加工成具有低弹性能的假捻变形丝（DTY涤纶弹力丝），若在设备上选择增加网络部件还可以进行网络丝的加工。
二、设备主要部件性能与特点
3.1、全新的上热箱（第一热箱）结构布置，操作高度低、丝道布置更为合理，第一热箱（变形热箱）和第二热箱（定型热箱）均采用联苯气相加热法，同样具有超温报警自切原丝功能。
3.2、采用单轴单电机直接传动， A/B两面可以相对独立运行。
3.3、采用叠盘式Ⅷ型假捻器，A/B两面独立龙带驱动，安装陶瓷导入和刀口导出盘，配置范围1-4-1至1-7-1可选，工作盘有PU盘及软陶瓷两种规格可选。
3.4、W1/W2/W3罗拉均采用皮圈式结构，铝合金皮圈架。

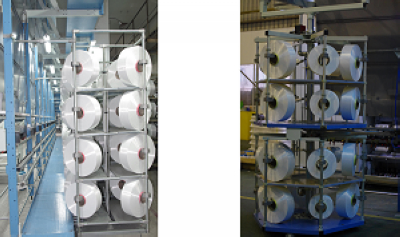

3.5、共有两种原丝架可供用户选择，固定式与旋转式两种。

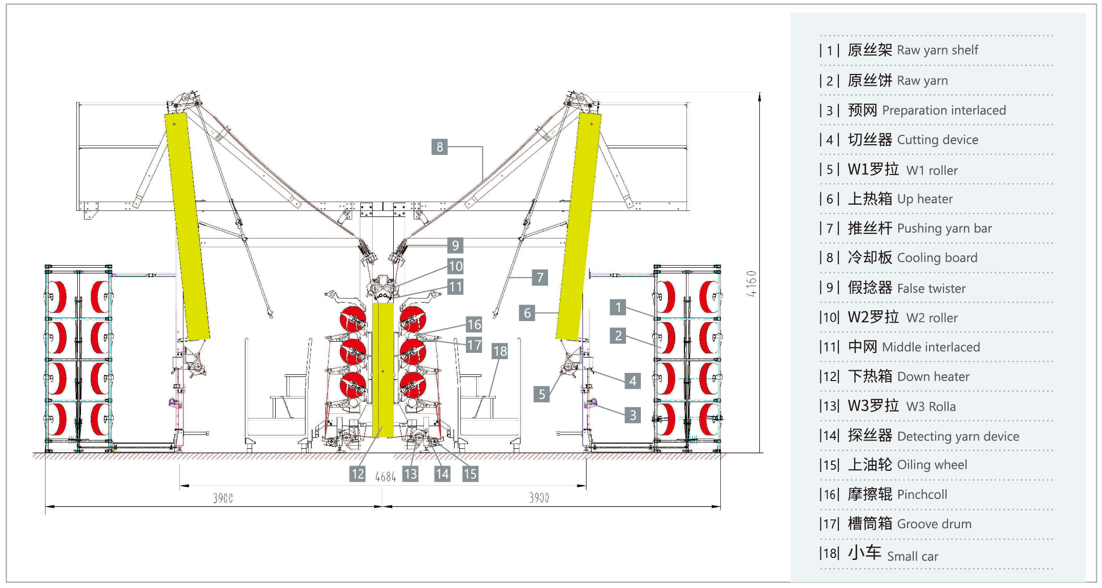

三、外形尺寸示意图
四、安装地脚图
锭数 | 240锭 | 264锭 | 288锭 | |
节数 | 10 | 11 | 12 | |
锭距 | 110mm | |||
最高机械速度 | 1000m/min | |||
适纺原料及纤度 | 聚酯55-333dtex（50- 300Denier） | |||
节距 | 1440mm | |||
假捻方式 | 叠盘式Ⅷ型假捻器摩擦假捻 | |||
假捻装置最高转速 | 18000 r/min | |||
假捻方向 | S，Z可调 | |||
第一热箱（变形） | 联苯气相加热/2500mm | |||
第二热箱（定型） | 联苯气相加热/1460mm | |||
变形热箱温度范围 | 160-250℃ | |||
定形热箱温度范围 | 160-250℃ | |||
冷却方式和长度 | 冷却板自然冷却/2100mm | |||
摩擦辊直径 | Φ100mm | |||
罗拉直径 | Φ75mm | |||
上油罗拉直径 | Φ75mm | |||
原丝最大尺寸 | Φ435×250mm | |||
最大卷装尺寸 | Φ250×250mm | |||
卷装标准重量 | 5kg | |||
卷取纸管规格 | Φ69×Φ57×290mm | |||
装机功率分类 | 传动 | 107.5 kw | 110.5kw | 110.5kw |
上热箱 | 80 kw | 88kw | 96kw | |
下热箱 | 24 kw | 26.4kw | 28.8kw | |
辅助功率 | 约6kw | |||
总功率 | 217.5kw | 236.9kw | 241.3kw | |
外形尺寸 （配固定原丝架） | 19000×7800×4160 mm | 20440×7800×4160 mm | 20880×7800×4160 mm | |
